- Датчик линейных перемещений LC 195 S/F/M/P HEIDENHAIN (последователь для LC193)

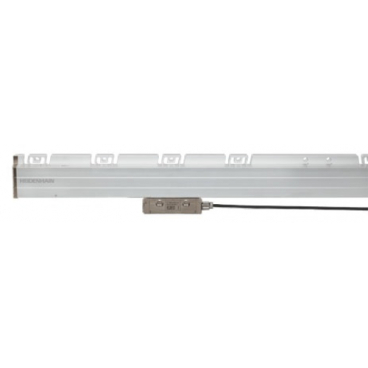

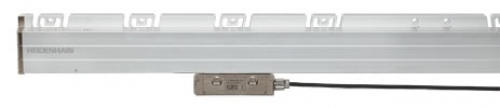

Датчик линейных перемещений LC 195 S/F/M/P HEIDENHAIN (последователь для LC193)
Закрытые линейные датчики выпускаются в нескольких вариантах исполнения:
С увеличенным профилем корпуса шкалы
- рассчитаны на работу при повышенных вибрационных нагрузках;
- длина измерения до 30 м, по индивидуальному запросу — до 72 м.
С компактным профилем корпуса шкалы
- предназначены для установки в ограниченном монтажном пространстве;
- длина измерения до 1240 мм, либо до 2040 мм при использовании монтажной шины или зажимных элементов.
Линейные энкодеры HEIDENHAIN для ЧПУ применяются в широком спектре оборудования. Они подходят для станков и машин с сервоприводами осей подачи: фрезерных станков, обрабатывающих центров, расточных, токарных и шлифовальных станков. Высокая динамика, допустимые скорости перемещения и ускорения по направлению измерения делают эти датчики эффективным решением как для стандартных высокодинамичных осей, так и для систем с прямыми приводами.
Модификации: LC 195 S, LC 195 F, LC 195 M
Измерительная система
Стеклянная шкала DIADUR с абсолютной и инкрементной дорожками, шаг решетки — 20 мкм.
Коэффициент линейного теплового расширения
α ≈ 8 × 10⁻⁶ K⁻¹.
Точностные характеристики
Погрешность ±3 мкм при длине измерения до 3040 мм;
±5 мкм — при увеличенной длине измерения.
Длина измерения (ML), мм
Доступные значения: 140, 240, 340, 440, 540, 640, 740, 840, 940, 1040, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040, 2240, 2440, 2640, 2840, 3040, 3240, 3440, 3640, 3840, 4040, 4240.
Функциональная безопасность (для соответствующих исполнений)
Уровень безопасности приложений
• SIL 2 по стандарту EN 61508
• Категория 3, уровень PL d по EN ISO 13849-1:2008
Показатель PFH
25 × 10⁻⁹;
при ML > 3040 мм — 40 × 10⁻⁹
(при установке на высоте до 1000 м над уровнем моря).
Безопасное положение
Энкодер: ±550 мкм;
при ML > 3040 мм — ±2050 мкм
(шаг безопасного измерения SM = 220 мкм).
Механическое исполнение
Конструкция исключает ошибки измерения при возможном ослаблении корпуса или блока сканирования.
Интерфейсы и обозначения заказа
Типы сопряжения
— DRIVE-CLiQ
— Последовательный интерфейс Fanuc / αi
— Высокоскоростной интерфейс Mitsubishi
Коды заказа
— DQ01
— Fanuc05
— Mit03-04
Разрешение и шаг измерения
При точности ±3 мкм
— до 0,001 мкм.
При точности ±5 мкм
— до 0,010 мкм.
Значения зависят от выбранного интерфейса и конфигурации.
Электрические параметры
Подключение
Отдельный переходный кабель длиной 1, 3, 6 или 9 м, подключаемый с обеих сторон к монтажному блоку.
Максимальная длина кабеля
— до 30 м или до 50 м — в зависимости от исполнения.
Напряжение питания
— DC 10…28,8 В
— DC 3,6…14 В
Потребляемая мощность (макс.)
— при 10 В: до 1,5 Вт; при 28,8 В: до 1,7 Вт
— при 3,6 В: до 1,1 Вт; при 14 В: до 1,3 Вт
Динамика и устойчивость
Скорость перемещения
До 180 м/мин при максимальном ускорении до 100 м/с².
Требуемое усилие перемещения
Не более 4 Н.
Виброустойчивость (55–2000 Гц)
— корпус: до 200 м/с² (EN 60068-2-6);
— блок сканирования: до 200 м/с² (EN 60068-2-6).
Ударные нагрузки (11 мс)
До 300 м/с² (EN 60068-2-27).
Условия эксплуатации
Рабочий температурный диапазон
От 0 до +50 °C.
Степень защиты
IP53 — при монтаже согласно инструкции;
IP64 — при использовании герметизирующего воздуха от DA 400.
Масса
0,55 кг + 2,9 кг на каждый метр длины измерения.
